في مجموعة الروبوتات لـ VPEKS ، فإن الروبوتات ذات العمود الواحد لـ VPEKS تمثل أبسط وأكثر النماذج تكاملاً.الروبوت الواحد العمود palletizer من VPEKS يمكن التعامل مع الأكياس التي تحتوي على مستقر، المنتجات المضخمة أو مسحوقية، مما يسمح بالتداخل الجزئي للحقائب في الطبقة على طول كل من الجزء العلوي والجانبي، مما يوفر تغييرات مرنة في الشكل.بساطته القصوى تجعل من الممكن أن يتم تحميلها حتى على المنصات الجالسة مباشرة على الأرض.

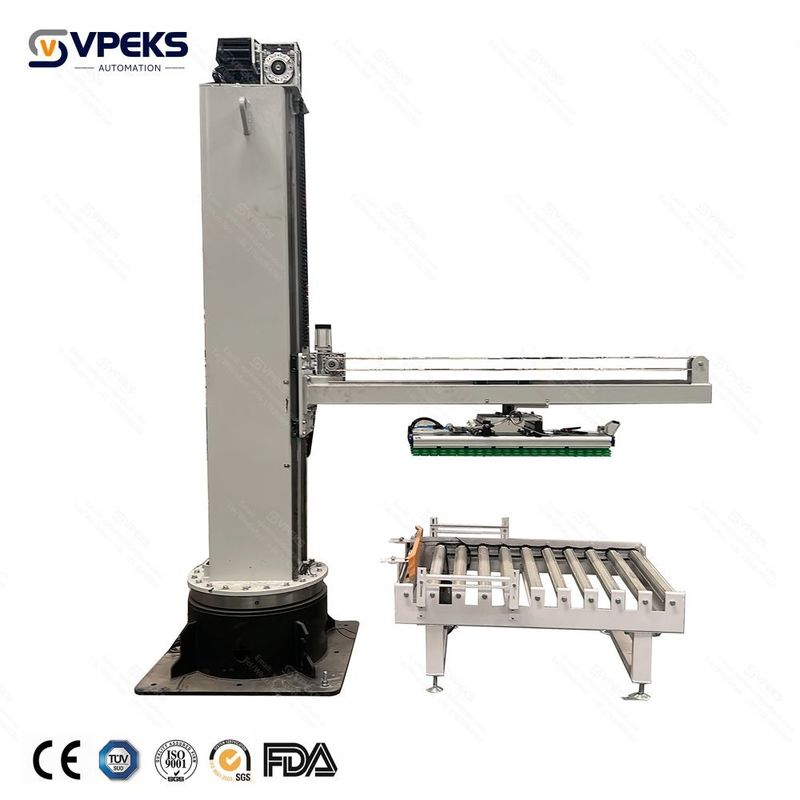

يحتوي الجهاز على عمود دوار قوي مع ذراع أفقية صلبة متصلة به يمكن أن تنزلق عموديا على طول العمود.الذراع الأفقية لديها حقيبة التقاط المقبض مثبتة على ذلك الذي ينزلق على طول ذلك، تدور حول محورها الرأسي. تأخذ الآلة الأكياس واحدة في وقت واحد من الناقلة المتحركة التي تصل عليها وتضعها في النقطة المحددة من قبل البرنامج.ينخفض الذراع الأفقية إلى الارتفاع اللازم بحيث يمكن أن يلتقط العقدة الأكياس من محمول الدوال تغذية في الحقيبة ومن ثم يرتفع للسماح بالدوران الحر من العمود الرئيسييمر المسمار على طول الذراع ويتحول حول محورها لوضع الحقيبة في الموقف المحدد من قبل نمط التسجيل المبرمج.يتم وضع الذراع في الارتفاع المطلوب ويتم فتح العقدة لوضع الحقيبة على المنصة التي تتشكلعند هذه النقطة، تعود الآلة إلى نقطة البداية وهي مستعدة لدورة جديدة.
الحل الإنشائي الخاص يعطي الروبوتات ذات العمود الواحد من VPEKS ميزات فريدة:
/ إمكانية تحميل الأكياس من العديد من نقاط التقاط ، للتعامل مع الأكياس من خطوط تحميل مختلفة في نقطة تحميل واحدة أو أكثر
/ إمكانية التعبئة على البالات المثبتة مباشرة على الأرض
حجم صغير جداً
/ آلة تحميل العمدة من VPEKS تمتلك نظام تشغيل يتم التحكم به بواسطة PLC
الروبوت الواحد العمود palletiser صنع من VPEKS الأتمتة هوأوتوماتيك باليتيزرالذي يمثل أبسط وأكثر النماذج ضيقة في مجموعة الروبوتات palletizers من VPEKS.أوتوماتيك باليتيزرالذي يمثل أبسط وأكثر النموذج المدمج في مجموعة من الروبوتات palletiser من VPEKS.أوتوماتيك باليتيزرالذي يمثل أبسط وأكثر النموذج المدمج في مجموعة من الروبوتات palletiser من VPEKS.أوتوماتيك باليتيزرالذي يمثل أبسط وأكثر النموذج المدمج في مجموعة من الروبوتات palletiser من VPEKS.أوتوماتيك باليتيزرالذي يمثل أبسط وأدنى طراز في مجموعة الروبوتات من VPEKS.
|
الاسم |
أوتوماتيكي Palletizer VPK-LZ50 عمود واحد |
|
القوة |
6kw، ثلاث مراحل 380V / 50HZ ((يمكن تخصيصها) |
|
نصف قطر الدوران |
R2050mm |
|
البعد |
2750×950×3250ملم ((LxWxH) |
|
ضغط إمدادات الهواء |
0.5-0.8Mpa |
|
إمدادات الهواء المطلوبة |
≥0.01m3/h |
|
عبء الذراع الميكانيكية ((حمولة مفيدة) |
< 150 كجم |
|
حجم المنصة |
(1000-1200) * ((1000-1200) * ((120-150) ملم |
|
سرعة التقطيع |
400 إلى 600 دورة/ساعة |
|
ارتفاع التراص |
1800mm ((من الأرض) |
|
محرك الخدمة |
(شينجي) |
|
أسطوانة الهواء |
AIRTAC/SNS |
|
صمام الكهربائي الجهازي |
AIRTAC |
|
أيها السادة |
(أومرون) |
|
PLC |
سيمنز |
|
المكونات الكهربائية |
(شنايدر) |
